Cysylltydd ffibr optig J599-A8
Mae cysylltwyr ffibr optig cyfres J599/A8 yn defnyddio cysylltiad cyflym tair edafedd, tra'n defnyddio lleoliad pum allwedd, gyda swyddogaeth ddall a gwrth-wedi'i gamleoli a gwrth-dirgryniad, mae'r cysylltydd wedi'i wneud o ddur di-staen 316L, dwysedd uchel o rannau cyswllt.
Disgrifiad
Disgrifiad o'r Cynnyrch
Mae cysylltwyr ffibr optig cyfres J599/A8 yn defnyddio cysylltiad cyflym tri edau, tra'n defnyddio lleoli pum allwedd, gyda swyddogaeth ddall a gwrth-wedi'i gamleoli a gwrth-ddirgryniad, mae'r cysylltydd wedi'i wneud o ddur di-staen 316L, dwysedd uchel o rannau cyswllt, swyddogaeth cysgodi gwrth-electromagnetig, gellir tynnu cydrannau ffibr optig, colled maes cyfleus, gosodiad maes bach cyfleus; gyda gwrth-ddŵr, gwrth-lwch, ymwrthedd cyrydiad a nodweddion eraill.
Nodweddion
• Mae cynhyrchion yn cydymffurfio â manylebau rhyngwyneb cyfres GJB599A (MIL-DTL-38999) Ⅲ, perfformiad yn unol â manylebau ARINC801
• Mae cynhyrchion yn cysylltu cysylltiadau optegol â cholled isel, dibynadwyedd uchel, gwrth-ddŵr, gwrth-lwch a gwrthiant cyrydiad
• Gall cragen allanol sy'n defnyddio gwahanol ddeunyddiau fodloni amrywiaeth o ofynion amgylcheddol llym yn ogystal â gofynion cysgodi electromagnetig
• Mae cynhyrchion yn mabwysiadu lleoli 5 allwedd, gosod gwrth-ddall ac anghywir, ac mae ganddynt hefyd berfformiad gwrth-dirgryniad rhagorol
• Mabwysiadu tair{0}}edau pen ar gyfer cysylltiad cyflym ac mae ganddo strwythur gwrth-llacio
• Gyda craidd sengl, 2 graidd, 4 craidd, 6 craidd, 8 craidd, 12 craidd a manylebau eraill i'w dewis
Ceisiadau
• Terfynellau offer gweithredol neu oddefol
• Systemau ac offer cyfathrebu morol, bwrdd llongau
• Hedfan, awyrofod, a systemau a chyfarpar optegol a thrydanol eraill
• Ardaloedd milwrol, systemau arfau ac offer eraill
Paramedrau Cynnyrch
|
Categorïau |
Gofynion dangosyddion |
|
Colli mewnosodiad |
Llai na neu'n hafal i 0.60dB |
|
Dwyochredd |
Llai na neu'n hafal i 0.2dB |
|
Tymheredd gweithredu |
-55 gradd ~ 85 gradd |
|
Dirgryniad |
Amlder 10Hz ~ 2000Hz, Dwysedd croen pŵer 0.4G2/Hz, Gwerth sgwâr cymedrig gwraidd cyflymiad 23.1; |
|
Effaith |
Cyflymiad brig 2960m/s2,Hyd 3ms,Cyfradd newid cyflymder 5.61m/s; |
|
Bywyd mecanyddol |
1000 o weithiau |
|
Cryfder tynnol |
Yn fwy na neu'n hafal i 68N (cebl ffibr optig ø2mm), Yn fwy na neu'n hafal i 800N (Ф5.0mm neu fwy cebl ffibr optig aml--) |
Enwi Model
Tabl: Trefniant pwynt cyswllt

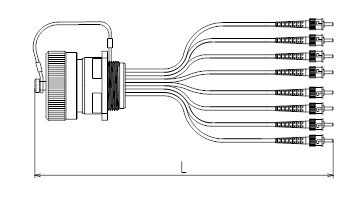

Enghreifftiau o gynlluniau cysylltu cyffredin
Atebion CysylltiadⅠ
Atebion CysylltiadⅡ
Atebion CysylltiadⅢ
Dimensiwn
cynulliad plwg
|
|
Rhif tai |
A(MAX) |
B Edau |
|
A (09) |
21.80 |
M12×1-6g |
|
|
B (11) |
25.00 |
M15×1-6g |
|
|
C (13) |
29.40 |
M18×1-6g |
|
|
D (15) |
32.40 |
M22×1-6g |
|
|
E (17) |
35.60 |
M25×1-6g |
|
|
F (19) |
38.50 |
M28×1-6g |
|
|
G (21) |
41.70 |
M31×1-6g |
|
|
H (23) |
44.90 |
M34×1-6g |
|
|
J(25) |
48.00 |
M37×1-6g |
Cynulliad cynhwysydd
|
Rhif tai |
A (MAX) |
B (MAX) |
C (MAX) |
D Edau |
E |
F |
G |
H |
J |
d1(MIN) |
d2(MIN) |
|
A (09) |
20.90 |
10.60 |
2.50 |
M12×1-6g |
23.80 |
18.26 |
15.09 |
3.25 |
5.49 |
16.66 |
13.11 |
|
B (11) |
20.90 |
10.60 |
2.50 |
M15×1-6g |
26.20 |
20.62 |
18.26 |
3.25 |
4.93 |
20.22 |
15.88 |
|
C (13) |
20.90 |
10.60 |
2.50 |
M18×1-6g |
28.60 |
23.01 |
20.62 |
3.25 |
4.93 |
23.42 |
19.05 |
|
D (15) |
20.90 |
10.60 |
2.50 |
M22×1-6g |
31.00 |
24.61 |
23.01 |
3.25 |
4.93 |
26.59 |
23.01 |
|
E (17) |
20.90 |
10.60 |
2.50 |
M25×1-6g |
33.30 |
26.97 |
24.61 |
3.25 |
4.93 |
30.96 |
25.81 |
|
F (19) |
20.90 |
10.60 |
2.50 |
M28×1-6g |
36.50 |
29.36 |
26.97 |
3.25 |
4.93 |
32.94 |
28.98 |
|
G (21) |
20.10 |
11.40 |
3.20 |
M31×1-6g |
39.70 |
31.75 |
29.36 |
3.25 |
4.93 |
36.12 |
32.16 |
|
H (23) |
20.10 |
11.40 |
3.20 |
M34×1-6g |
42.90 |
34.93 |
31.75 |
3.91 |
6.15 |
39.29 |
34.93 |
|
J(25) |
20.10 |
11.40 |
3.20 |
M37×1-6g |
46.00 |
38.10 |
34.93 |
3.91 |
6.15 |
42.47 |
37.69 |
